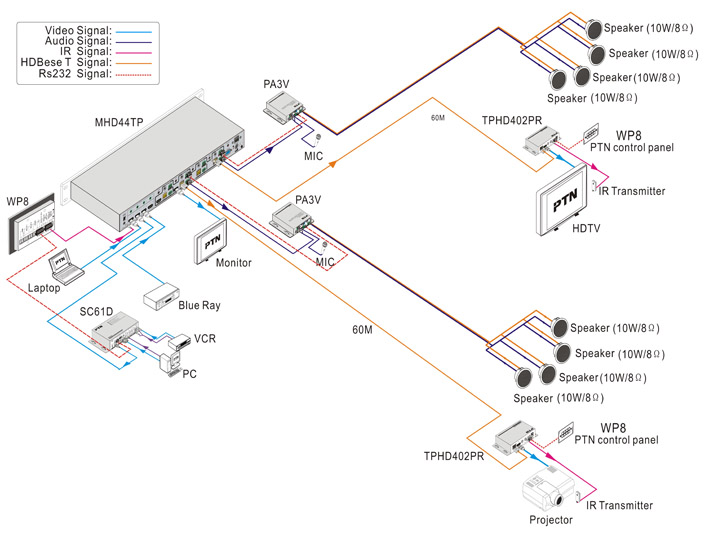

MHD44TP เครื่องสลับสัญญาณ HDMI ส่งออกเป็น HDBaseT แบบ 4x4 ช่อง พร้อมถอดเสียงเป็นอนาล็อก รองรับสัญญาณ HDMI รุ่น 1.4a และ 3D มีช่องสัญญาณ HDMI เข้า 4 ช่อง และ ออก 2 ช่อง ที่ตัวเครื่อง พร้อมทั้งสัญญาณ HDBaseT ออก 4 ช่อง สามารถใช้งานร่วมกับเครื่องรับ TPHD402PR เพื่อแปลงสัญญาณกลับเป็น HDMI โดยสามารถเชื่อมต่อสัญญาณ IR และ RS232 ไปพร้อมกันได้ระยะทางไกล 60 เมตร
ข้อมูลทางเทคนิค
• ช่องต่อสัญญาณภาพ HDMI เข้า 4 ช่อง
• ช่องต่อสัญญาณ IR เข้า (mini-jack 3.5 มม.) 4 ช่อง
• ช่องต่อสัญญาณ IR เข้าแบบรวม (mini-jack 3.5 มม.) 1 ช่อง
• ช่องต่อสัญญาณภาพ HDMI ออก 2 ช่อง
• ช่องต่อสัญญาณ HDBaseT (RJ45) ออก 4 ช่อง พร้อม PoC
• ช่องต่อสัญญาณ IR ออก (mini-jack 3.5 มม.) 4 ช่อง
• ช่องต่อสัญญาณเสียงอนาล็อก (captive screw connector) ออก 4 ช่อง
• ช่องต่อสัญญาณเสียงดิจิตอล (Coax, RCA) ออก 4 ช่อง รองรับ PCM, Dolby และ DTS 5.1
• ส่งสัญญาณ HDBaseT ได้ไกล 60 เมตร พร้อมส่งไฟเลี้ยงให้เครื่องรับ (PoC)
• รองรับการใช้งานกับอุปกรณ์ที่มี HDCP รุ่น 1.4a

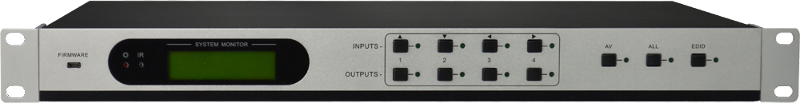

• ควบคุมการใช้งานเครื่องผ่าน ปุ่มควบคุมหน้าเครื่อง หรือ รีโมทอินฟราเรด หรือ RS232
• มีจอ LCD แสดงผลการทำงานของเครื่อง
| Input | 4 HDMI (Female HDMI), T.M.D.S. 2.9V/3.3V, 100Ω; 4 IR (3.5mm jack); 1 IR All IN (3.5mm jack) |
| Output | 2 HDMI (Female HDMI), T.M.D.S. 2.9V/3.3V, 100Ω; 4 HDBaseT (Female RJ45, PoC); 4 IR (3.5mm jack); 4 Stereo audio (Captive screw connectors) 4 Digital audio (Coax, RCA connector, supports PCM, Dolby, DTS 5.1) |
| Gain | 0 dB |
| Bandwidth | 6.75 Gbps |
| Maximum Pixel Clock | 225MHz |
| HDBaseT Transmission Distance | 70m with PoC |
| Resolution Range | Up to 1920 x 1200 or 1080P@60Hz, supports 3D |
| HDCP | Supports HDCP 1.4a, auto and manual HDCP management. |
| CMRR | >90dB@20Hz~20KHz |
| Frequency Response | 20Hz ~ 20KHz |
| Stereo Audio Distortion | 0.1% 32Ω/70mW@1KHz, 0.1% 16Ω/105mW @1KHz |
| Control | Buttons, IR remote & RS232 (9-pin female D connector), Optional TCP/IP control |
| Power Supply | 100VAC ~ 240VAC, 50/60Hz; 48W |
| Temperature | -20 ~ +70℃ |
| Humidity | 10% ~ 90% |
| Chassis Dimension | W483 x H44 x D235mm |
