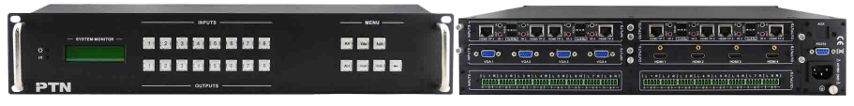

เครื่องสลับสัญญาณภาพและเสียง Modular แบบ Matrix เข้า 8 ออก 8 พร้อมสัญญาณเสียงอนาล็อกแบบแยกอิสระ

ข้อมูลทางเทคนิค

• กล่องรองรับการ์ดสัญญาณเข้าได้สูงสุด 2 การ์ด และออกได้สูงสุด 2 การ์ด
• กล่องรองรับการ์ดสัญญาณเข้าและออกได้ ตั้งแต่ 4x4 ถึง 8x8 ช่องสัญญาณ
ช่องต่อเสียงอนาล็อก 8x8 ช่อง (แยกอิสระ)
• รองรับการ์ดสัญญาณเข้าได้หลากหลาย เช่น HDMI, HDBaseT, SD/HD/3G-SDI, DVI และ VGA
• รองรับการส่งข้ามสัญญาณต่างชนิดกัน
• สามารถสลับสัญญาณได้อย่างรวดเร็วและราบเรียบ
• สามารถจัดการการใช้งานร่วมกันระหว่างสัญญาณเข้ากับจอแสดงผลได้ (EDID)
• รองรับการใช้งานกับแหล่งจ่ายสัญญาณที่มี HDCP
• สามารถคควบคุมการทำงานเครื่องด้วยปุ่มกดหน้าเครื่อง, IR และ RS232

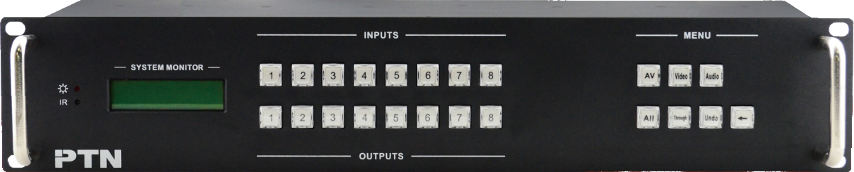

• มีจอแสดงผล LCD หน้าเครื่อง
• ความสูงเครื่อง
2U (88 มม.)
• ระบบ Power supply ภายในตัวเครื่อง รองรับกระแสไฟ 100v-240v 50/60Hz 50 วัตต์

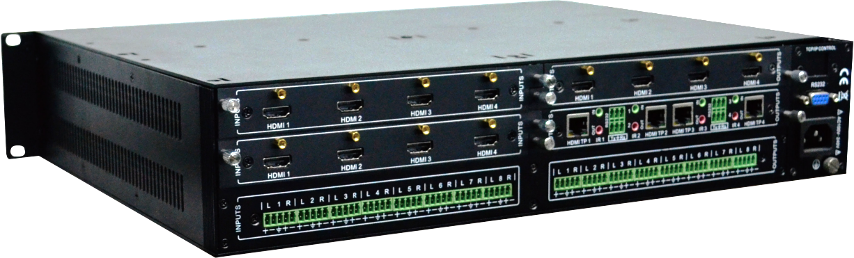

Video Inputs 2 slots, using MMX input cards
Video Input signal HDMI, DVI, SD/HD/3G-SDI,VGA, YUV, YC, CVBS, HDBaseT
Video Outputs 2 slots, using MMX output cards
Video Output signal HDMI, DVI, SD/HD/3G-SDI, HDBaseT, VGA
Audo Inputs 8 stereo audio, 5 poles captive screw connector, >10KΩ
Audo Outputs 8 stereo audio, 5 poles captive screw connector, 50Ω
Frequency Response 20Hz~20KHz, ±0.5dB
CMRR >90dB@20Hz~20KHz
Stereo Channel Separation >80dB@1KHz
THD + Noise 1% @ 1 KHz, 0.3% @ 20 KHz at nominal level
Audio Sample Bits 18 bits per channel, 2 channels (L, R)
Control Buttons, IR remote & RS232 (9-pin female D connector), Optional TCP/IP control
Power Supply 100VAC ~ 240VAC, 50/60Hz;50W
Chassis Dimension W483 x H88 x D320 mm
